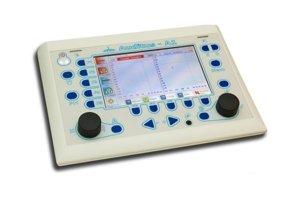

Прилад являє собою автономний програмно-апаратний комплекс, призначений для визначення порогів слуху людини в діапазоні частот (від 125 Гц до 8000 Гц) суб'єктивним методом із відтворенням результатів обстеження (аудіограм) на кольоровому рідкокристалічного екрана.
Основа аудіометра — досить потужний спеціалізований комп'ютер, орієнтований на роботу з аудіо. Аудіометр має два незалежні канали, які дають змогу подавати тестові сигнали на ліве та праве вухо пацієнта через головні телефони та кістковий вібратор у будь-якій комбінації. Додаткова опція — виходи для звукових колонок вільного звукового поля за допомогою вбудованого підсилювача.
Аудіометр відповідає найвищому — I класу Національного стандарту України «Аудіометрі тонального» Частини 1. ДСТУ EN 60645-1-2001
Сфера застосування — сурдологія та отоларингологія. Модель діагностичного аудіометра є повнофункціональним приладом для суб'єктивного дослідження слухової функції методами тональної порогової, надпорогової та мовленої аудіометрії в дорослого та дитячого контингенту обстежуваних.
Аудіометр успішно пройшов державні випробування з безпеки, електромагнітної сумісності та кліматіці на державному підприємстві УкрТЕСТ (г. Київ), а також державні приймальні випробування з акустичним вимірюванням у Укрметртестстандарті 2013 року.
Прилад обладнаний мультимедійним мікропроцесорним набором. Працює під керуванням ОС Windows CE ®. Материнська процесорна плата власного розроблення, невеликого розміру, багатошарова, з використанням монтажу BGA мікросхем.
Великий об'єм вбудованої флешпам'яті (до 16 Gb) дає змогу зберігати будь-які необхідні тестові сигнали. Наприклад, всілякі тестові сигнали (складні шумові сигнали), мовні тести.
Шумові сигнали формуються процесором
Графічний кольоровий дисплей забезпечує гарну інформативність і дає змогу створити зручний інтерфейс для користувача пристрою. Гарна роздільна здатність дисплея дає змогу в зручній формі детально зображати результати тестування.
Сенсорна панель дисплея розширює можливості керування приладом і робить зручним проведення таких процедур, як, наприклад, калібрування або мовлення аудіометрія.
Вбудований інтерфейс Ethernet дає змогу під'єднати прилад до наявної комп'ютерної мережі для забезпечення інформаційного обміну з робочою станцією.
Набір інтерфейсів USB-host і USB-OTG дає змогу розширити керування через під'єднання клавіатури та надає можливість під'єднання пристроїв, як-от принтер і USB-Flash.
Архітектура приладу дає змогу надалі розширювати можливості та функціональність приладу за допомогою програмного встановлення нових додаткових тестів.
Також пристрій здатний зберігати базу даних результатів тестування, калібрувальну інформацію на багато комплектів навушників різних моделей.
Під'єднуваний флешнакопичувач (MMC, Secure Digital, mini SD і новий тип флешкарт MMC 4.0) дає змогу відмовитися від зовнішніх програвачів, використовуваних для проведення мовної аудіометрії. Одна така картка здатна зберігати аудіодані на десятки годин.
Принципи побудови аудіометра
- Кольорове представлення аудіограм. Ці пацієнта вводяться з клавіатури (вбудованої або зовнішньої). Робота з даними пацієнта за допомогою стандартної USB клавіатури та миші;
- Аудіометр обладнаний спеціалізованим мультимедійним процесорним набором, орієнтованим на роботу зі звуком;
- Процесорна багатошарова плата — власної розробки без прив'язки до сторонніх виробників плат і модулів. Дає можливість збільшення потужності;
- Розширення функціональних можливостей приладу з використанням інтерфейсу Ethernet — централізована база пацієнтів, обмін даними з іншими комп'ютерами;
- Підсилювачі телефонів і кісткового вібратора аудіометра високої якості та виготовлені на дискретних елементах. Контролюються напруження зміщення транзисторів, струм спокою вихідного каскаду у разі зміни навколишньої температури;
- Сенсорні кнопки аудіометра безшумні під час натискання. Кількість натискань — необмежена;
- Для роботи з аудіометром можна використовувати USB-маніпулятор миші;
- Застосування достатнього великого 7-дюймового дисплея дає змогу:
- пристосувати аудіометр до будь-якої користувацької мови. Змінюються програмно написи тільки на дисплеї;
- використовувати touch-screen для деяких сервісних функцій. Можливо без особливих витрат вводити й змінювати точки на аудіограмах за допомогою стилуса;
- використання широкоформатного екрана 800х480 дає змогу розмістити 2 аудіограми одночасно.
- Застосування вбудованих мовних тестів у візуалізацією річкового матеріалу неабияк полегшує роботу аудіометриста. Речовий сигнал можна зупинити, продовжити програвання, перейти на будь-який запис тощо;
- Для виведення цих досліджень і журналу пацієнта використовується прямий друк на стандартний кольоровий USB принтер;
- Особливу увагу приділено одному з основних частин аудіометра — атенюатору діапазоном 160 дБ. Крок атенюатора може досягати 0,1 дБ під час калібрування й 1 дБ під час роботи з аудіометром;
- Застосування сучасного аудіокодеку з вбудованими настроюваними цифровими фільтрами 2-го порядку дає змогу формувати різні низькочастотні, високочастотні та смугові шумові сигнали.
Технічні характеристики аудіометра
Найменування |
Значення |
Частотний діапазон |
0,125-8 кГц (можливо до 16 кГц) |
Діапазон см. атенюаторів:
|
Стандартний для аудіометрів 1 класу:
|
Тип навушників |
TDH39, HDA200, HDA280 та ін. |
Тип кісткового вібратора |
RadioEar В-71 та ін. |
Тип вихідних сигналів |
|
Кількість каналів (незалежних) |
2 |
Речова аудіометрія |
Речові тести записуються або у внутрішню флешпам'ять приладу, або зчитуються із зовнішньої SD-карти, накопичувача USB |
Тип дисплея |
7" кольоровий, 65К кольорів, роздільна здатність 800х480, touch-screen |
Тип корпусу |
Розмір 290х200х77 мм пр-ва фірми OKW (Німеччина) |
Порти |
|
Загальні гарактестики |
Базовий проєкт — двоканальний аудіометр із можливістю маскування. |
Регулятори рівня |
Енкодери поворотні |
Друк результатів |
|
Вбудовані підсилювачі вільного поля |
Високоякісні підсилювачі потужності 2х20 Вт RMS |
Продукція сертифікована
- Ціна: 85 000 ₴
